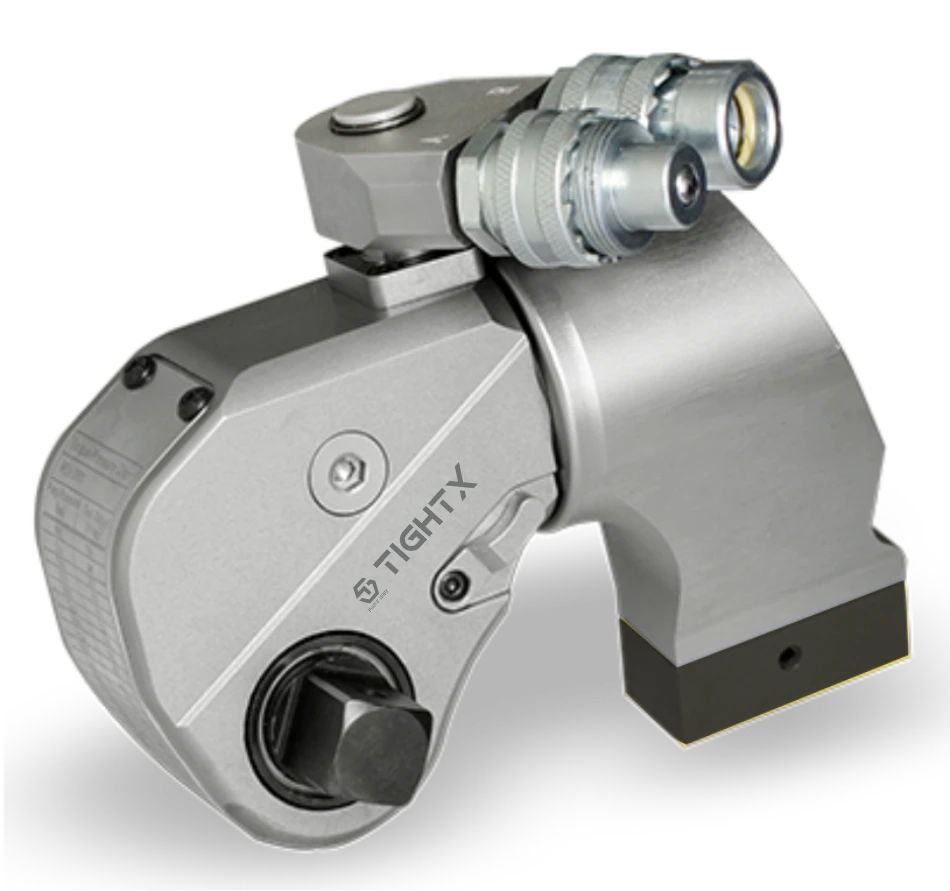

FEATURES
- Compact, lightweight aluminium body construction.
- Reversible square drive for tightening or loosening applications.
- Multi-position reaction arm with safety lock feature.
- Fitted with 360 uni-swivel quick release couplings for easy positioning.
- The 360 x 180 degree swivel is free to operation with no space limitation.
- Optional allen HEX drives available from ½” to 2¼” and 14 to 60 mm.
| PART | TSD-1 | TSD-3 | TSD-5 | TSD-8 | TSD-10 | TSD-20 | TSD-25 | TSD-35 |
|---|---|---|---|---|---|---|---|---|
| Torque (NM) | 183-1837 | 451-4512 | 752-7528 | 1078-10780 | 1551-15516 | 2666-26664 | 3472-34725 | 4866-48666 |
| Bolt Size (MM) | 16-36 | 22-48 | 27-56 | 30-64 | 36-72 | 42-90 | 48-100 | 64-120 |
| Weight (Kg) | 2.5 | 5 | 10 | 11 | 15 | 26.5 | 35 | 50 |
| Square Drive | 3/4" | 1" | 1-1/2" | 1-1/2" | 1-1/2" | 2-1/2" | 2-1/2" | 2-1/2" |

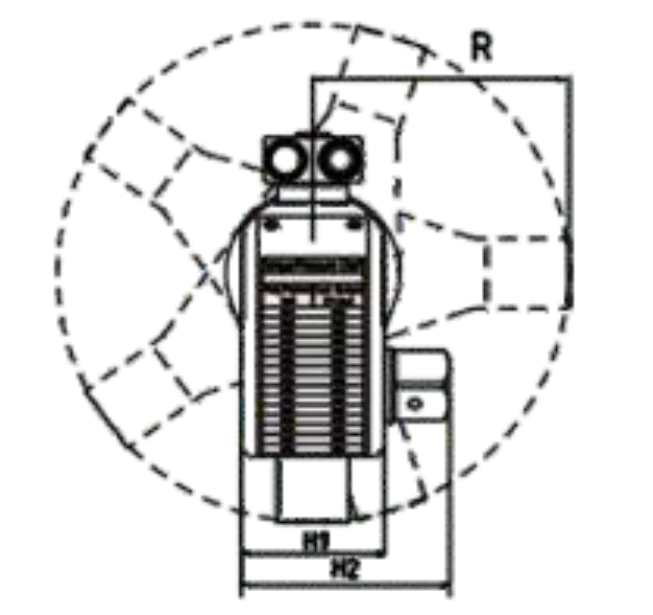

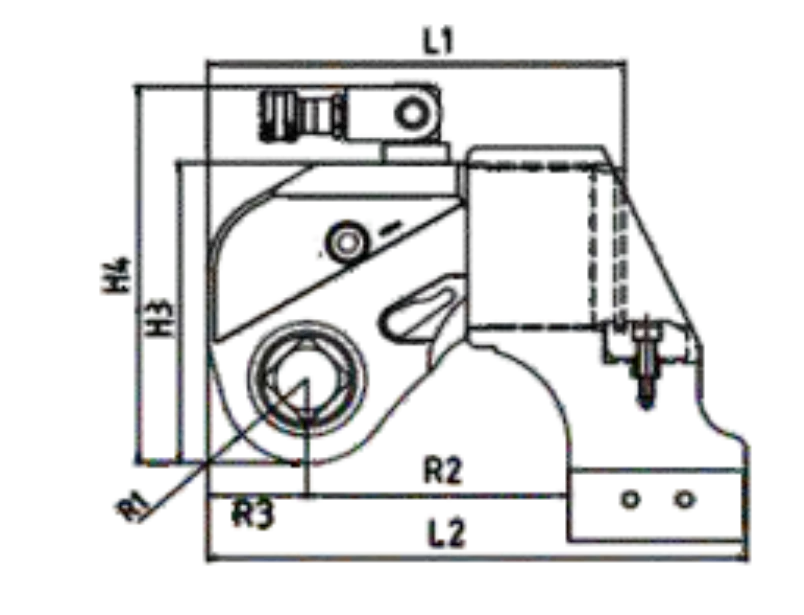

| Dimensional/Model No. | TSD-1 | TSD-3 | TSD-5 | TSD-8 | TSD-10 | TSD-20 | TSD-25 | TSD-35 |
|---|---|---|---|---|---|---|---|---|
| L1 | 144.5 | 178 | 210.5 | 222 | 245.5 | 307.5 | 323 | 372.5 |
| L2 | 173 | 229 | 270.5 | 293 | 317.5 | 383.5 | 401 | 496.5 |
| H1 | 50 | 68 | 80 | 90 | 100 | 120 | 137 | 153 |
| H2 | 72 | 95 | 123 | 134 | 142 | 183 | 200 | 216 |
| H3 | 96 | 127 | 149 | 167 | 182 | 220 | 247 | 282 |
| H4 | 131 | 176.5 | 199 | 217 | 232 | 270 | 297 | 332 |
| R | 91.5 | 123.5 | 140 | 165 | 178 | 213 | 228 | 243.5 |
| R1 | 26 | 34 | 39 | 47 | 51 | 59 | 66 | 77 |
| R2 | 85 | 114 | 137 | 153 | 154 | 186 | 199 | 214 |
| R3 | 29 | 40 | 46.5 | 47 | 58.5 | 71 | 72.5 | 89.5 |

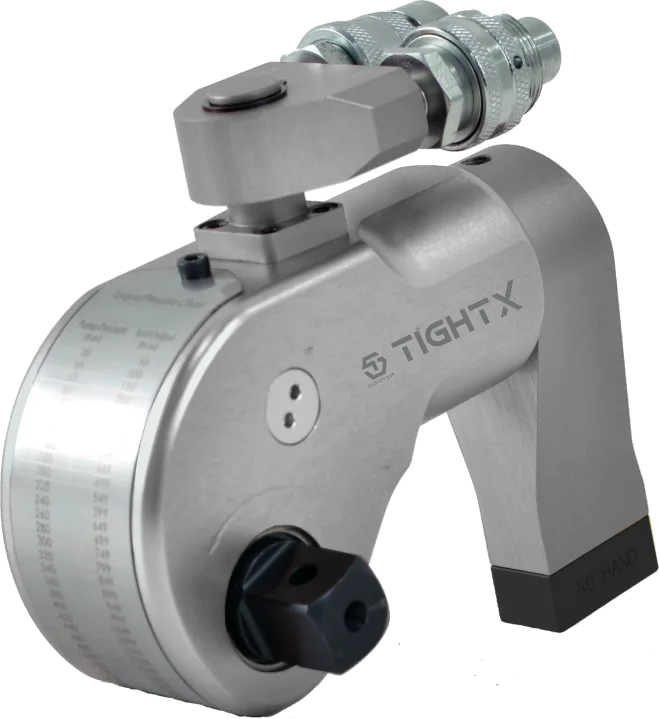

FEATURES
- Ideal for long term usage by means of aluminum-tianium design.
- TPSD series accomplishes big missions even its small body.
- Tightening & loosening torque capacity is up to 48666 nm.

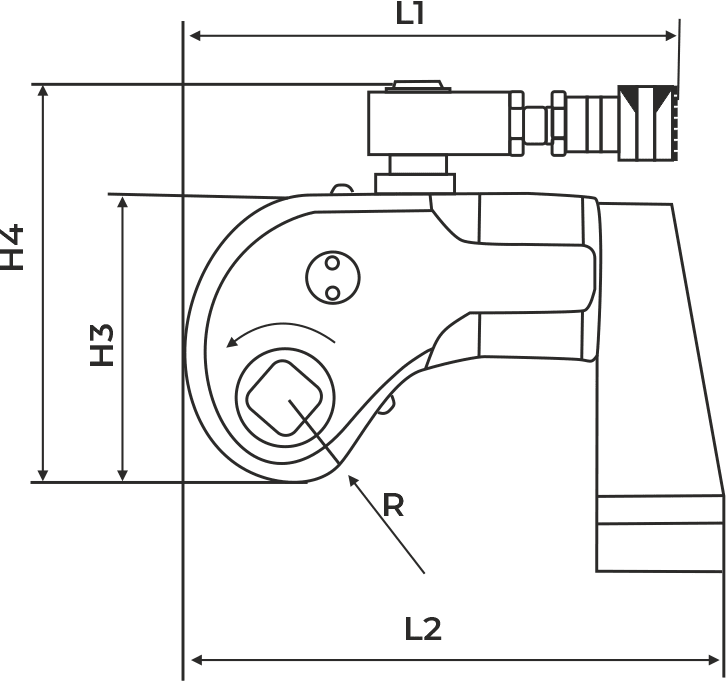

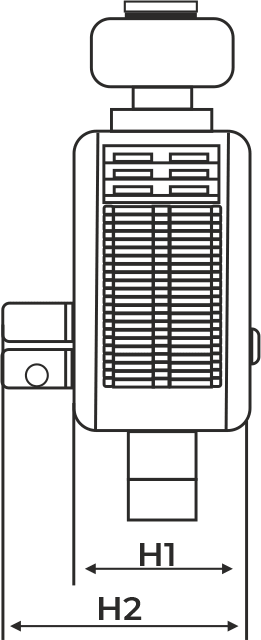

| Model No. | Torque (NM) | Bolt Size (M) | Square Drive (INCH) | Weight (KG) | Size (MM) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H1 | H2 | H3 | H4 | R | |||||
| TPSD-1A | 172-1727 | 16-36 | 3/4" | 2 | 129 | 167 | 51 | 73 | 90 | 131 | 25 |
| TPSD-3A | 452-4529 | 22-48 | 1" | 4.6 | 167 | 218 | 68 | 98 | 121 | 170 | 34 |
| TPSD-8A | 1006-10064 | 30-64 | 1-1/2" | 10 | 223 | 293 | 92 | 135 | 163 | 211 | 46 |
| TPSD-10A | 1497-14974 | 36-72 | 1-1/2" | 14.8 | 264 | 323 | 100 | 141 | 177 | 225 | 50 |
| TPSD-25A | 3699-36992 | 48-100 | 2-1/2" | 32.5 | 329 | 432 | 137 | 104 | 240 | 288 | 65 |
| TPSD-35A | 4866-48666 | 64-120 | 2-1/2" | 50 | 372.5 | 496.5 | 153 | 216 | 282 | 332 | 243.5 |
